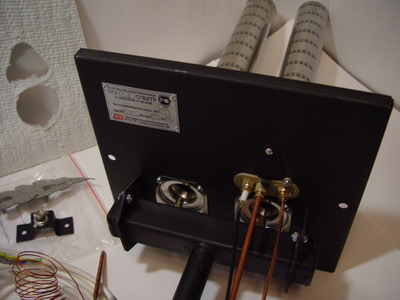

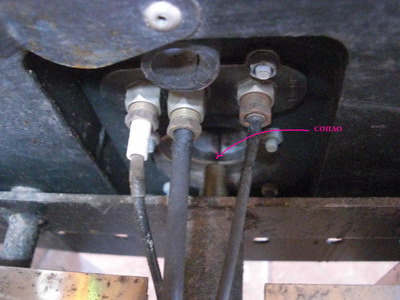

Горелка газовая ГГУ-40 (мощность 36 кВт) с автоматикой управления и безопасности Honeywell VK4105G

Автоматика обеспечивает автоматический розжиг горелки, поддерживая заданную температуру в помещении до +120 С
Расход газа:    — 4 м3/ч (сетевой газ),      — 3,3 кг/ч (СУГ).
Общие указания
В настоящем руководстве по эксплуатации (РЭ) описывается модель газогорелочного устройства «Спектр» ГГУ-40.
РЭ содержит сведения о конструктивном исполнении, параметрах изделия, устройстве и работе, а также правила безопасной эксплуатации, технического обслуживания и хранения изделия, возможные неисправности.
Прежде чем приступить к работе внимательно ознакомьтесь с настоящим Руководством по эксплуатации. Изготовитель не принимает претензий при нарушении правил подготовки к работе, эксплуатации и обслуживания изделия.
В связи с постоянной работой по совершенствованию изделия, повышающей его надежность и улучшающей качество, в конструкцию могут быть внесены изменения, не отраженные в данном руководстве.

Описание и работаГазогорелочное устройство (ГГУ) «Спектр» предназначено для сжигания газа в водогрейных котлах малой мощности, в бытовых газовых отопительных печах и в других устройствах с автоматическим регулированием и контролем безопасности их работы.
В нормальном положении основной газовый клапан (1) закрыт под воздействием пружины (2) и может быть открыт только в том случае, когда давление газа становится достаточным, чтобы противодействовать силе пружины. Этот очень важный встроенный надежный механизм гарантирует, что клапан закроется автоматически в случае сбоя в подаче газа или электроэнергии.
Основной частью системы является сервопривод, состоящий из клапана сброса давления (5), встроенного в мембрану регулятора, которая установлена сверху и регулирует работу основного клапана.
Когда на катушку предохранительного клапана и катушку вспомогательного клапана подается питание, поток газа проходит через отверстие и открытый клапан (5) в сервосистему и регулятор
Этот газ давит на мембрану (6) основного клапана, заставляя ее подниматься вверх и открывать основной клапан. Как только открывается основной клапан, давление на выходе, создаваемое регулятором, воспринимается мембраной через канал обратной связи.
Как только сила давления превысит значение, заданное предварительно клапан регулятора откроется, следствием чего будет снижение рабочего давления. При этом уменьшится и сила, действующая на пружину основного клапана, что приведет к пропорциональному закрытию основного клапана. Таким образом, клапан позволяет поддерживать выходное давление (давление на горелке) на предварительно установленном уровне.
Таким образом, давление на выходе постоянно поддерживается на определенном уровне путем сравнения его величины с предварительно установленным значением и соответствующей регулировкой клапана. Это означает, что постоянное значение давления на выходе поддерживается вне зависимости от колебания значения давления на входе.
При отключении клапана небольшое количество рабочего газа, содержащегося в регуляторе и камере мембраны выше основного клапана, сбрасывается в основной выходной отсек.
Система обратной связи по опорному давлению позволяет осуществить дальнейшую стабилизацию выходного давления, обеспечивая компенсацию разности давления воздуха в клапане и камере.
При отсутствии необходимости в регулировке давления, пружину регулятора можно заблокировать, завернув регулировочный винт до конца или до отключения регулятора давления. В этом случае полное давление рабочего газа открывает основной клапан настолько, на сколько это позволяет перепад давления.
Использование по назначению
2.1. Эксплуатационные ограничения
2.1.1. Газогорелочное устройство может устанавливаться в водогрейных отопительных котлах малой мощности и в бытовых печах.
2.1.2. Помещение, в котором эксплуатируется газогорелочное устройство, должно соответствовать требованиям «Правил безопасности систем газораспределения и газопотребления».
2.1.3. Работы по установке газогорелочного устройства должны производиться работниками службы газового хозяйства в соответствии с требованиями «Правил безопасности систем газораспределения и газопотребления».
2.1.4. После монтажа газогорелочного устройства, автоматика регулирования и безопасности должна быть проверена на срабатывание по всем параметрам, и настроена.
2.2 Установка газогорелочного устройства
Монтаж газогорелочного устройства должен выполняться в следующей последовательности:
2.2.1. Закрепите ГГУ к стенке печи болтами, рисунок-5, предварительно наложив на внутреннюю поверхность между ГГУ и стенкой печи уплотнительный жаростойкий элемент.
2.2.2. Установите датчик тяги поз.3
2.2.3. Подключите датчик тяги к контроллеру клапана
2.2.4 Установите термобаллон на высоте 1,5 — 2 м закрепив на стену. Если ГГУ устанавливается в банную печь, термобаллон необходимо установить в парилку максимально отдалив от печи.
ВНИМАНИЕ: В бане блок управления устанавливайте в предбанник.
В мойку или парилку устанавливать блок управления запрещается.
2.3 Использование изделия
ВНИМАНИЕ: ВО ВРЕМЯ РОЗЖИГА И РАБОТЫ ГАЗОГОРЕЛОЧНОГО УСТРОЙСТВА,
ЗОЛЬНИК ДОЛЖЕН БЫТЬ ОТКРЫТЫМ.
ПЕРЕД ВКЛЮЧЕНИЕМ ГОРЕЛКИ В РАБОТУ НЕОБХОДИМО:
• проверить наличие тяги в дымоходе и отсутствие запаха газа в помещении;
• проветрить помещение, в котором установлен газовый аппарат, и его топку в течение 5-10 мин., при этом газовые краны перед горелкой должны быть закрыты;
Для включения ГГУ необходимо:
• открыть зольник;
• ручку терморегулятора установить в положение «0»;
• включить питание (220В);
• открыть газовый кран на газопроводе;
• плавно повернуть ручку терморегулятора по часовой стрелке и установить необходимую температуру, горелка загорается на полную мощность.
• визуально убедиться в запуске ГГУ.
• для отключения, ручку терморегулятора установите в положение «0»;
• закрыть газовый кран на газопроводе
• после отключения горелки, для предотвращения остывания печи за счет тяги, рекомендуется закрыть зольник
2.4 Настройка максимального значения газа Регулировка клапана. Рис.6 Pa – давление газа на входе в клапан, Pb – давление газа на выходе, Pmax – винт регулировки максимального значения газа
Настройка макс. давления (P.max):
• Подсоедините точку положительного давления манометра к точке давления газового клапана (Pb).
• Снимите колпачок с газового клапана и при помощи отвертки установите нужное значение давления (Pmax).
• Убедитесь, что динамическое давление на измеряемом штуцере (Pa) верно и закрутите на место заглушку.
2.5 Возможные неисправности
Неисправность Вероятная причина Способ устранения
Не запускается ГГУ Нет контакта в электроцепи
датчика тяги Зачистить контактное соединение мелкой наждачной шкуркой.
Вышел из строя датчик тяги Заменить датчик тяги
Нет контакта в электроцепи терморегулятора Проверить контакты, снять крышку блока электроконтактов, подать напряжение на катушку напрямую, минуя терморегулятор.
ВНИМАНИЕ!!!
НАПРЯЖЕНИЕ ПИТАНИЯ КАТУШКИ ТЕРМОРЕГУЛЯТОРА 220В
Аварийная блокировка
контроллера Перезагрузка контроллера путем отключения
и включения питания клапана
Требования по технике безопасности
3.1. К обслуживанию допускаются лица, ознакомленные с устройством и правилами эксплуатации газогорелочного устройства и прошедшие инструктаж по безопасным методам работы с газом.
3.2. Во избежание несчастных случаев и выхода из строя газогорелочного устройства ЗАПРЕЩАЕТСЯ:
• включать горелку детям и лицам, не прошедшим инструктаж по эксплуатации;
• эксплуатировать газогорелочное устройство с неисправной автоматикой регулирования и безопасности;
• применять огонь для обнаружения утечек газа (для этих целей используйте мыльную эмульсию);
• включать горелку при отсутствии тяги в дымоходе;
• при включении горелки приближать лицо к смотровому отверстию менее, чем на 0,5 м;
• владельцу производить ремонт горелки, а также вносить в конструкцию какие-либо изменения.
3.3. При неработающей горелке ГАЗОВЫЕ КРАНЫ ДОЛЖНЫ БЫТЬ ЗАКРЫТЫ.
3.4. При обнаружении в помещении запаха газа немедленно перекройте газ на горелку, откройте окна и двери, вызовите по телефону 04 аварийную газовую службу, удалите людей из помещения. До ее приезда и до устранения утечки газа не производите работ, связанных с огнем и искрообразованием (не включайте электроосвещение, не пользуйтесь газовыми и электрическими приборами, не зажигайте огня и т. д).
3.5. В случае возникновения пожара немедленно сообщите в пожарную часть по тел: 01.
Техническое обслуживание
4.1. Наблюдение за работой горелочного устройства возлагается на владельца, который обязан содержать его в чистоте и в исправном состоянии.
4.2. Профилактическое обслуживание и ремонт производят работники газового хозяйства согласно «Инструкции по проведению технического обслуживания внутридомового газового оборудования».
Транспортировка и хранение
5.1. Газогорелочное устройство должно храниться в горизонтальном положении в один ярус в закрытом помещении, гарантирующем защиту от атмосферных осадков и других вредных воздействий, в таре предприятия-изготовителя.
5.2. Газогорелочное устройство транспортируется любым видом транспорта, при условии защиты от механических повреждений и непосредственного попадания влаги.
